产品分类： 品牌：菲尼克斯

关键词：菲尼克斯,QUINT电源,导轨式电源

产品介绍：

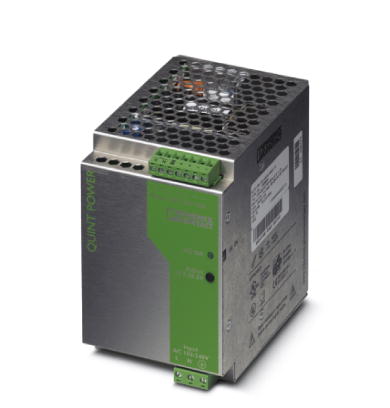

产品图

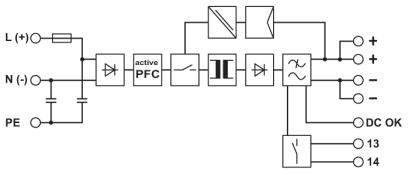

结构框图

尺寸

 宽度  85 mm
高度  130 mm
深度  125 mm
备用端子宽度  122 mm
备用端子高度  130 mm
备用装配视图  88 mm

环境条件

外壳防护等级  IP20
环境温度（运行）  -25 °C ... 70 °C (> 60 °C Derating: 2,5 %/K)
环境温度（存放/运输）  -40 °C ... 85 °C
允许的最大相对湿度（操作）  95 % (25°C时，无冷凝)
抗干扰  EN 61000-6-2:2005

输入数据

额定输入电压范围  100 V AC ... 240 V AC
输入电压范围  85 V AC ... 264 V AC
 90 V DC ... 350 V DC
AC频率范围  45 Hz ... 65 Hz
DC频率范围  0 Hz
PE放电电流  < 3.5 mA
额定功耗  240 W
冲击电涌电流  < 15 A (典型)
电源故障旁路  > 50 ms (120 V AC)
 > 50 ms (230 V AC)
输入熔断器  6.3 A (慢熔断，内部)
选择合适的保险丝  10 A ... 16 A (特性B、C、D、K)
保护名称  瞬态电涌保护
保护电路/组件  压敏电阻

输出数据

额定输出电压  24 V DC ±1 %
输出电压的设置范围  22.5 V DC ... 28.5 V DC
额定输出电流  10 A (高达60 °C)
POWER BOOST  15 A
衰减  60 °C ... 70 °C (2.5%/K)
并连  是，用于冗余和增加容量
串连  是
最大电容负载  无限
主动电流限制  ca. IBOOST=15A（短路情况下）
控制偏差  < 1 % (负载的变化，静态10 % ... 90 %)
 < 2 % (负载的变化，动态10 % ... 90 %)
 < 0.1 % (输入电压的变化范围为±10 %)
残波  < 60 mVSS (额定值)
输出电流  10 A (高达60 °C)
输出功率  240 W
典型响应时间  < 1 s
峰值切换电压额定负载  < 60 mVSS (20 MHz)
最大空转功耗  < 2 W
最大额定负载功率损耗  < 24 W

概述

净重  1.3 kg
工作电压显示  LED 绿色
效率  > 91 %
绝缘电压输入／输出  4 kV AC (类型测试)
 2 kV AC (常规测试)
保护等级  I (带PE连接)
MTBF (IEC 61709, SN 29500)  > 500000 h
安装位置  水平DIN导轨NS35，EN60715
组装说明  可并排安装：水平间距0 mm，垂直间距50 mm
电磁兼容性  符合EMC准则 89/336/EC
发射干扰  EN 55011 (EN 55022)
标准——机器的电气设备  EN 60204-1
标准 —— 变压器安全  EN 61558-2-17
标准——电气安全  EN 60950-1/VDE 0805（SELV）
造船工业许可  Germanischer Lloyd (EMC 2)，ABS
标准——电源安装中所用的电子设备以及在电源安装中电子设备的组装  EN 50178/VDE 0160 (PELV)
标准——安全超低电压  EN 60950-1 (SELV)
 EN 60204 (PELV)
标准——安全绝缘  DIN VDE 0100-410
标准——防止冲击电流，电气设备中保护性隔离的基本要求  EN 50178
标准——主协波电流限值  EN 61000-3-2
标准 - 设备安全  GS（经过安全测试）
信息技术设备 - 安全（CB认证体系）  CB认证
UL认证  UL/C-UL，隶属UL 60950
 UL/C-UL，隶属UL 508
 UL ANSI/ISA-12.12.01 I级，Ⅱ类，A，B，C，D组（危险区域）
电涌电压类别  III

连接数据，输入

连接方式  可插拔螺钉连接
刚性导线最小横截面  0.2 mm²
刚性导线最大横截面  2.5 mm²
柔性导线最小横截面  0.2 mm²
柔性导线最大横截面  2.5 mm²
最小导线横截面AWG  24
最大导线横截面AWG  12
剥线长度  7 mm
螺纹  M3

连接数据，输出

连接方式  可插拔螺钉连接
刚性导线最小横截面  0.2 mm²
刚性导线最大横截面  2.5 mm²
柔性导线最小横截面  0.2 mm²
柔性导线最大横截面  2.5 mm²
最小导线横截面AWG  24
最大导线横截面AWG  12
剥线长度  7 mm
螺纹  M3

信号输出

输出名称  DC OK有源
输出说明  UOUT>0.9xUN： 高信号
最大切换电压  ≤ 24 V
输出电压  + 24 V DC (信号)
最大启动电流  ≤ 40 mA
连续负载电流  ≤ 40 mA
状态显示  “DC OK” LED 绿色
关于状态显示的注意事项  UOUT< 0.9 x UN： LED闪烁
刚性导线最小横截面  0.2 mm²
刚性导线最大横截面  2.5 mm²
柔性导线最小横截面  0.2 mm²
柔性导线最大横截面  2.5 mm²
最小导线横截面AWG  24
最大导线横截面AWG  12
最小紧固扭矩  0.5 Nm
最大紧固扭矩  0.6 Nm
螺纹  M3
输出名称  DC OK浮点
输出说明  继电器触点，UOUT>0.9xUN： 触点吸合
最大切换电压  ≤ 30 V AC/DC
最大启动电流  ≤ 1 A
连续负载电流  ≤ 1 A
状态显示  “DC OK” LED 绿色

分类
eCl@ss
eCl@ss 4.0 27040702
eCl@ss 4.1 27040702
eCl@ss 5.0 27242213
eCl@ss 5.1 27242213
eCl@ss 6.0 27049005
eCl@ss 7.0 27049002
eCl@ss 8.0 27049002

ETIM

ETIM 2.0 EC001039
ETIM 3.0 EC001039
ETIM 4.0 EC000599
ETIM 5.0 EC002540

UNSPSC

UNSPSC 6.01 30211502
UNSPSC 7.0901 39121004
UNSPSC 11 39121004
UNSPSC 12.01 39121004
UNSPSC 13.2 39121004
